IT基礎支撐動力環境及圖像監控網管軟件平臺（ITU）

ITU是一套IT動力環境及物理信息安全管控綜合的網管軟件平臺，完全建立在標準的WEB構架上，采用 .NET平臺，XML協議數據接口，處理來自各個現場的報警信息，值班人員管理。這些數據通過后臺SERVICE服務的模式受理、分析、處理、校驗等過程，保證報警信息及時、正確地得到記錄分析，同時為維護部門提供日常維護報表、性能狀況統計報表等分析數據。 監控中心平臺通訊機按用戶方要求接受發送受監控數據到上一級集控中心。

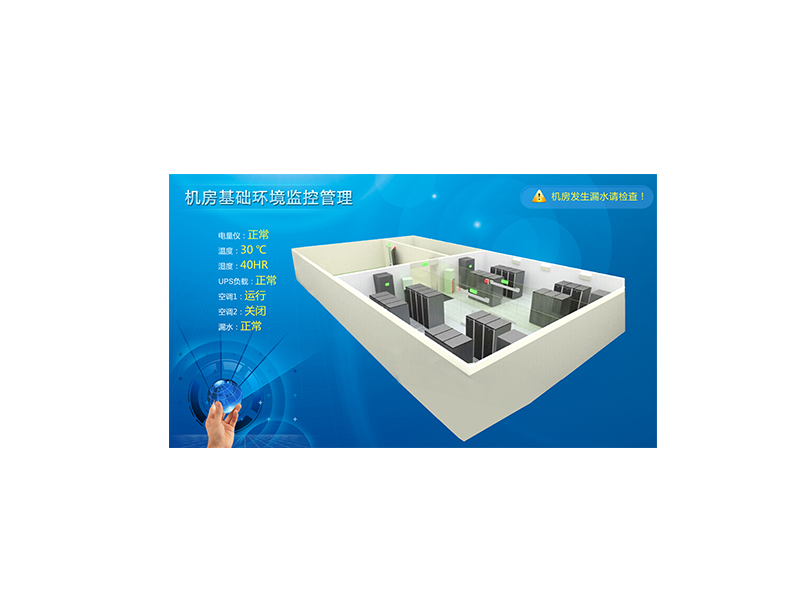

軟件系統采用標準IE瀏覽器界面運行，監控主畫面可以采用地理分布圖，在地理分布圖上標出每個機房，放置注超文本鏈接，鏈接到下一級畫面，可以方便地進入每個被監控機房的內部瀏覽信息，甚至可以瀏覽設備的信息。只要會作主頁就能生成自己想要的監控畫面，畫面可以隨意生成，方便用戶應用。也降低用戶對設備開發商的依賴。

在有緊急的告警信息到來時，系統會立即推出發出告警信息的機房的畫面，發出聲光報警，可以幫助監控人員找出問題，及時處理。而且可以撥通當值人員的手機或者呼機，通知當值人員。

用戶只要運行標準瀏覽器就可以工作。在任意的地點，任意的時間，只要能夠接入互聯網，擁有相應的權限就可以監測機房?？刂茩嘀荒茉诒镜氐谋O(jiān)控中心，保證安全運行。

各種數據和運行日志被記錄于標準的數據庫中，支持現有的EXECL辦公軟件直接生成相應的報表。也給用戶方提供標準的OPC接口、SNMP接口及特殊要求的SOCKET接口，與用戶方其他管理系統聯接，為綜合設備網管系統提供原始的設備運行數據。

軟件基本功能

接收現場監控終端CREATE主動上行的數據，動態顯示監視對象的當前狀態及參數。

通過各種人機接口方式，接受管理維護人員發出(或預先設置)的設備控制、參數設置命令，通過數據接口下行向現場監控終端CREATE(FSU)發送設備控制、參數設置命令，來實現對設備的控制及參數設置功能。并根據要求，可保存設備控制、參數設置命令的歷史操作記錄。

具備監控系統的基本功能：遙信、遙測、遙控和聯動功能、告警管理、系統配置管理、查詢統計管理、報表管理、權限日志管理、通信管理功能、系統自檢功能和數據導出打印功能等。

告警數據、操作數據和監測數據等具有保存六個月以上數據的能力，具有對每一個測點的保存策略，系統應能對數據庫按周期進行自動備份。

系統可向下集成以下硬件接口：RS485、RS232、RS422、RJ45等;系統可集成以下數據庫接口：SNMP、OPC、DDE、API等。系統可向上提供各種接口，如數據庫訪問的標準接口ODBC、OPC、DDE，提供API、動態鏈接庫、控件等開放接口，實現和IT系統無縫對接。

告警基本功能

告警分成三級：緊急告警，重要告警，一般告警。告警準確，無漏報、誤報發生。

具有多地點、多事件的并發告警功能，不應丟失告警信息，告警準確率高。

可對任一監測量設定告警等級、告警門限值或閾值。其中，對任一監測量可設置2級門限值，避免了由于干擾、瞬變等造成誤報警，減少同一時間的頻繁報警次數。

無論監控系統業務臺處于任何界面，均應及時自動提示告警，顯示并打印告警信息。所有告警一律采用可視、可聞聲光告警信號。

發生告警時，應由維護人員進行告警確認。如果在規定時間內(根據通信線路情況確定)未確認，可根據設定條件實現聲光、短信、語音等形式通知相關人員。

系統能對具有將因其它告警引起的告警進行屏蔽，只上送主要告警。

系統應能根據需要對各種歷史告警的信息進行查詢、統計和打印，同時能夠查詢與告警相關的遙測量及遙信量數據。

告警產生條件、告警等級及告警門限值可在線配置和修改并可分別定義到每一個信號量。

當系統的容量超出系統的限制后，發出預警提示，如服務器性能無法滿足現有組網要求時發出預警提示。

報警值日表設置

多種報警值日表設置，可設定周一至周七報警時間表，也可設定節假日報警時間表，快速設定將一年 365 天的時間表設置相同產生報警信號后，根據當時的日期和時間，選擇報警方式，報警方式有以下幾種：觸發報警器、語音報警、短信報警、聲光報警、郵件報警

報警確認 / 報警恢復

產生報警后，可以手動報警確認，以消除報警信號，從報警確認起計時，達到布防時間時，自動進入布防狀態，這時如果報警信號仍未解除，則再次報警。報警撤防后可以手動恢復報警。

配置管理功能

用于監控對象、監控系統自身的增加、修改和刪除的管理;應具有批量修改配置參數的功能。

操作簡單、方便、擴容性好，不影響系統的正常運行。

在線配置系統受權限管理可以更改的信息，如告警級別，告警門限，告警屏蔽及告警過濾條件。

監控系統具有遠程監控管理功能，可在中心或遠程進行現場參數的配置及修改。

用戶權限配置和角色管理包含：角色 --》 用戶 --》 自定義 –》

系統配置目錄樹、網關、增加刪除節點、站點分配、組分配、布防、撤防、控制、文件上傳、圖片上傳、報警過濾策略(ONLY管理員)、報警管理策略、報警聯動，參數元素配置，增加用戶、刪除用戶、用戶可以初始化自己密碼、修改自己密碼，配置頁面 web config等

數據查詢分析

用戶利用監控系統提供的工具軟件，生成并打印出各種告警記錄報表、統計資料、交接班日志、派修工單、操作日志及測點曲線圖等

用戶利用監控系統提供的工具軟件，生成并打印出各種告警記錄報表、統計資料、操作日志及監測點曲線圖等

數據分析就是查詢某一段時間里的歷史數據，要求是哪些組、哪些節點、哪個類型、哪些通道。

簡單的理解上面的流程圖：選中組1后在右邊的列表里顯示組1的所有節點，選中節點1后右邊的列表顯示節點1的所有類型,選中類型右邊的列表顯示該類型的所有元素，下一步后進入時間段選擇界面，選一個時間段，下一步顯示當前策略，單擊完成則生成該策略的數據分析，另存為則保存該策略，報表則生成報表文件和導出數據。

也可以直接選擇現成的策略，比如選中了策略1后從組開始到通道都是策略1的選項，當然也可以修改，下一步繼續時間段選擇然后出結果。

策略管理機制

查詢：告警分析、數據分析、報表系統

打?。簣蟊硐到y(tǒng)(采用向?qū)Ｊ?/span>)

數據導出：原始的未經過處理的數據(告警和歷史)，告警分析和數據分析得出的數據也可以導出

曲線分析：單日曲線、周期曲線

查詢方式可以是：時間段、參數類、等級、節點、組、統計(***值、最小值、平均值、頻次)

系統故障管理

對監控系統網絡及服務器故障情況進行自我管理，包括故障情況記錄、故障自檢自愈處理、故障的統計和分析等。通過該功能網管人員可分析得到機房動力環境監控系統整體運行的情況和趨勢，為網絡調整提供依據。

整個監控的軟件平臺的配置非常簡便，可以在線進行不中斷系統正常運行。配置可在中心遠程進行現場參數配置及修改和軟件升級。

監控平臺內置軟件看門狗，監控的軟件不會因用戶誤操作等原因而使系統出錯、退出或死機，具有極強的容錯能力。監控主機本身具有自檢功自愈能力，采用穩定可靠的嵌入式操作系統，內置看門狗。
